第 9 周：Transformer 架构 - 个人学习笔记

每周 6-10 小时

本周目标

深入理解 Transformer 架构——当前 NLP 和多模态 AI 的基石。掌握 Self-Attention 机制（模型如何"关注"输入中的不同部分）、 Multi-Head Attention（并行关注多种信息）、位置编码（弥补序列位置信息的缺失）。

学习内容

9.1 序列建模基础

9.1.1 序列任务类型：分类、生成、翻译

序列数据在现实世界中无处不在，从文本、语音到时间序列数据，都需要特殊的建模方法。根据任务目标的不同，序列任务可以分为以下三类：

序列分类任务旨在将整个输入序列映射到一个类别标签。典型的应用包括情感分析（判断一段文本的情感倾向）、文本分类（将文档归类到不同主题）和命名实体识别（识别文本中的实体类型）。这类任务的特点是输入为变长序列，输出为固定维度的类别分布。

序列生成任务要求模型根据给定的上下文或条件生成新的序列。语言建模（预测下一个词）、文本摘要（生成简洁的摘要）和对话生成都属于此类任务。生成任务通常采用自回归方式，逐个生成序列中的元素。

序列到序列（Seq2Seq）任务是最具挑战性的序列任务类型，需要将输入序列转换为输出序列，且两者长度可能不同。机器翻译是最典型的 Seq2Seq 任务，例如将英文句子"Hello world"翻译为中文"你好世界"。其他应用包括语音识别（音频到文本）和代码生成（自然语言到程序代码）。

9.1.2 编码器-解码器框架：Seq2Seq 架构

编码器-解码器（Encoder-Decoder）框架是解决 Seq2Seq 问题的经典架构。该框架由两个主要组件构成：

**编码器（Encoder）**负责将变长的输入序列压缩为固定长度的上下文向量（Context Vector）。编码器通常采用循环神经网络（RNN）或其变体（LSTM、GRU），逐词处理输入序列，最终状态编码了整个输入序列的信息。

**解码器（Decoder）**则基于编码器产生的上下文向量生成输出序列。解码器同样采用 RNN 结构，在每个时间步生成一个输出词，并将该词作为下一个时间步的输入，直到生成结束标记。

编码器-解码器框架的计算流程可以形式化表示为：

给定输入序列 $X = (x_1, x_2, ..., x_n)$ ，编码器计算：

$h_t = f(x_t, h_{t-1})$

其中 $f$ 是 RNN 单元的非线性变换函数， $h_t$ 是第 $t$ 步的隐藏状态。编码器最终状态 $h_n$ 作为上下文向量 $c$ 。

解码器基于上下文向量生成输出序列 $Y = (y_1, y_2, ..., y_m)$ ：

$s_t = g(y_{t-1}, s_{t-1}, c)$

$p(y_t|y_{<t}, X) = \text{softmax}(W_s s_t + b_s)$

其中 $s_t$ 是解码器在第 $t$ 步的隐藏状态， $g$ 是解码器 RNN 单元。

9.1.3 序列到序列学习：对齐问题

传统编码器-解码器架构存在一个根本性缺陷：信息瓶颈。无论输入序列多长，所有信息都被压缩到一个固定维度的上下文向量中。这导致长序列的信息丢失，模型难以准确翻译或生成输出。

对齐问题是 Seq2Seq 学习的核心挑战。在机器翻译中，源语言句子的不同部分与目标语言句子的不同部分存在对应关系。例如，在英译中时，英文的主语通常对应中文的主语，但词序可能不同。传统方法无法显式建模这种软对齐关系。

Bahdanau 等人提出的注意力机制为解决对齐问题提供了有效方案。注意力机制允许解码器在生成每个输出词时"关注"输入序列的不同部分，动态地选择相关信息，而非仅依赖固定的上下文向量。这一思想为后续 Transformer 架构的诞生奠定了基础。

9.2 注意力机制

9.2.1 注意力原理与直观理解：Query-Key-Value

注意力机制的核心思想源于人类视觉注意力：当处理复杂信息时，我们会选择性地关注最相关的部分，而非同时处理所有信息。在神经网络中，注意力机制通过计算查询（Query）与键（Key）之间的相似度，确定应该关注哪些值（Value）。

Query-Key-Value（QKV）框架是注意力机制的数学基础。可以将这一框架类比为数据库查询：

Query（查询）：表示当前需要关注什么信息
Key（键）：表示存储信息的位置标识
Value（值）：表示实际存储的信息内容

注意力计算过程分为三个步骤：

相似度计算：计算 Query 与每个 Key 的相似度分数
权重归一化：使用 softmax 函数将分数转换为概率分布
加权求和：根据权重对 Value 进行加权求和，得到注意力输出

数学上，给定 Query 向量 $q$ 、Key 矩阵 $K = [k_1, k_2, ..., k_n]$ 和 Value 矩阵 $V = [v_1, v_2, ..., v_n]$ ，注意力输出为：

$\text{Attention}(q, K, V) = \sum_{i=1}^{n} \alpha_i v_i$

其中注意力权重 $\alpha_i$ 计算为：

$\alpha_i = \frac{\exp(\text{score}(q, k_i))}{\sum_{j=1}^{n} \exp(\text{score}(q, k_j))}$

常用的相似度评分函数包括：

点积注意力： $\text{score}(q, k) = q^T k$
缩放点积注意力： $\text{score}(q, k) = \frac{q^T k}{\sqrt{d_k}}$
加性注意力： $\text{score}(q, k) = w^T \tanh(W_q q + W_k k)$

9.2.2 自注意力机制：Self-Attention 计算

**自注意力（Self-Attention）**是注意力机制的重要变体，它计算序列中每个位置与其他所有位置的注意力关系。与标准注意力不同，自注意力的 Query、Key、Value 都来自同一个序列，使模型能够捕捉序列内部的依赖关系。

自注意力的计算过程如下：

给定输入序列的嵌入表示 $X \in \mathbb{R}^{n \times d}$ ，首先通过线性变换得到 Q、K、V 矩阵：

$Q = X W_Q, \quad K = X W_K, \quad V = X W_V$

其中 $W_Q, W_K, W_V \in \mathbb{R}^{d \times d_k}$ 是可学习的投影矩阵。

然后计算缩放点积注意力：

$\text{SelfAttention}(X) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right) V$

缩放点积注意力中的缩放因子 $\frac{1}{\sqrt{d_k}}$ 具有重要作用。当 $d_k$ 较大时，点积的数值会变得很大，导致 softmax 函数的梯度变得非常小。缩放操作可以稳定梯度，改善训练效果。

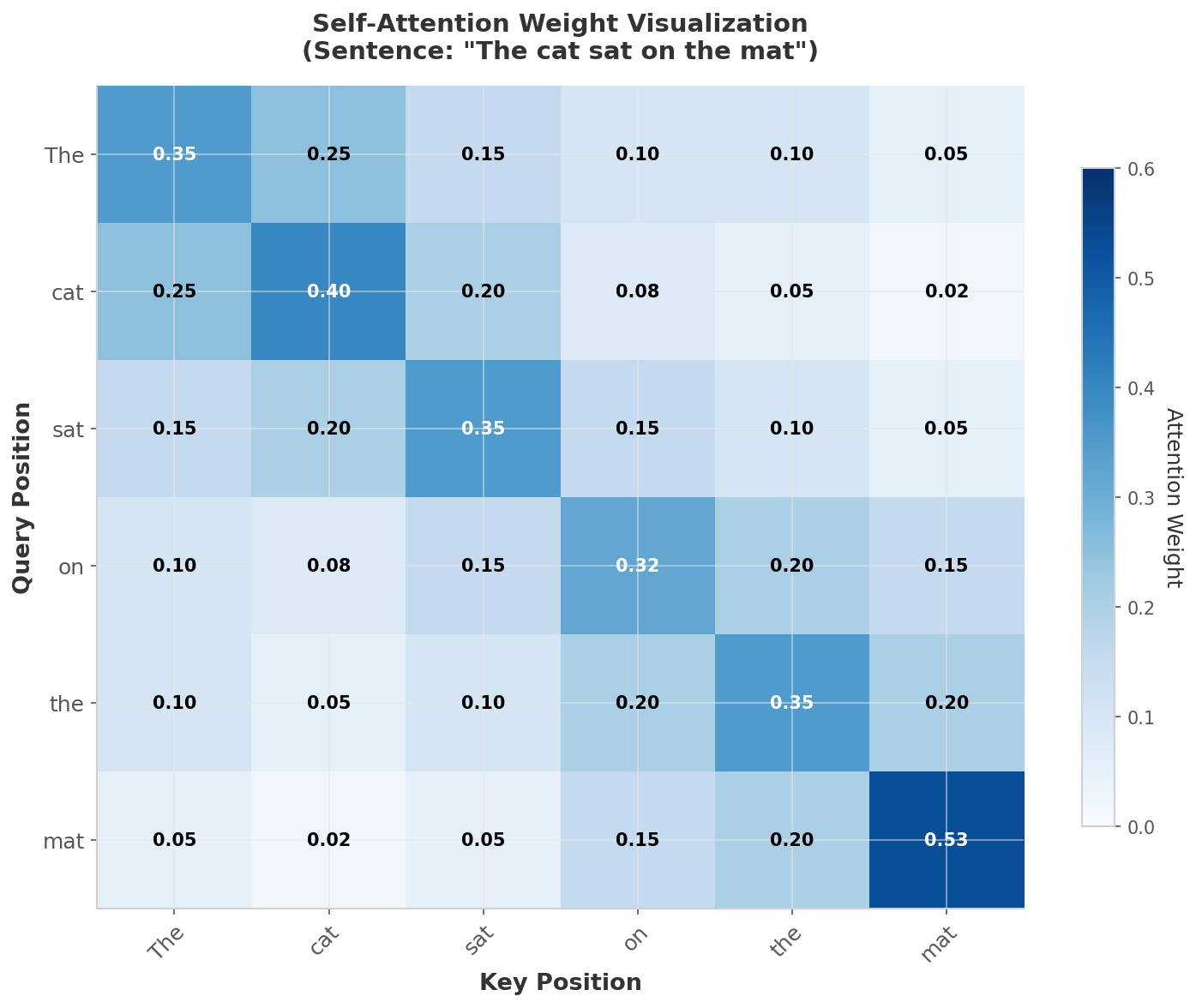

下图展示了自注意力权重矩阵的可视化结果：

自注意力权重可视化

图 9-1：句子"The cat sat on the mat"的自注意力权重矩阵。每个单元格表示 Query 位置（行）对 Key 位置（列）的注意力权重。对角线值较高表明词语主要关注自身及其相邻词。

从图中可以观察到以下模式：

对角线元素值较高，表明每个词主要关注自身
相邻词之间存在较强的注意力连接
"mat"与"on"、"the"之间存在较强的语义关联

import torch
import torch.nn as nn
import torch.nn.functional as F
import math

class SelfAttention(nn.Module):
    def __init__(self, d_model, n_heads):
        super().__init__()
        self.d_model = d_model
        self.n_heads = n_heads
        self.d_k = d_model // n_heads  # 每个头的维度

        # Q、K、V 投影矩阵
        self.W_q = nn.Linear(d_model, d_model)
        self.W_k = nn.Linear(d_model, d_model)
        self.W_v = nn.Linear(d_model, d_model)
        self.W_o = nn.Linear(d_model, d_model)

    def forward(self, x, mask=None):
        B, L, D = x.shape  # batch, seq_len, d_model

        # 投影并分头
        Q = self.W_q(x).view(B, L, self.n_heads, self.d_k).transpose(1, 2)
        K = self.W_k(x).view(B, L, self.n_heads, self.d_k).transpose(1, 2)
        V = self.W_v(x).view(B, L, self.n_heads, self.d_k).transpose(1, 2)
        # Q, K, V shape: (B, n_heads, L, d_k)

        # 计算注意力分数
        scores = torch.matmul(Q, K.transpose(-2, -1)) / math.sqrt(self.d_k)
        # scores shape: (B, n_heads, L, L)

        if mask is not None:
            scores = scores.masked_fill(mask == 0, float("-inf"))

        attn_weights = F.softmax(scores, dim=-1)

        # 加权求和
        output = torch.matmul(attn_weights, V)
        # output shape: (B, n_heads, L, d_k)

        # 拼接多头并投影
        output = output.transpose(1, 2).contiguous().view(B, L, D)
        return self.W_o(output)

# ─── 直觉理解 ───
# "我喜欢吃苹果" 中，"苹果"会关注"吃"（动词-宾语关系）
# "苹果公司发布了新手机" 中，"苹果"会关注"公司"、"发布"（主语-谓语关系）
# 同一个词在不同上下文中，关注的词不同，表示也不同

9.2.3 多头注意力：并行注意力头

**多头注意力（Multi-Head Attention）**是 Transformer 的核心创新之一。其核心思想是：不同的注意力头可以学习不同类型的依赖关系，多个头并行工作可以捕捉更丰富的语义信息。

多头注意力的计算过程如下：

首先，将 Q、K、V 分别投影到 $h$ 个不同的子空间：

$Q_i = X W_Q^{(i)}, \quad K_i = X W_K^{(i)}, \quad V_i = X W_V^{(i)}$

其中 $i = 1, 2, ..., h$ ， $W_Q^{(i)}, W_K^{(i)}, W_V^{(i)} \in \mathbb{R}^{d \times d_k}$ ，通常 $d_k = d/h$ 。

然后，在每个子空间独立计算注意力：

$\text{head}_i = \text{Attention}(Q_i, K_i, V_i) = \text{softmax}\left(\frac{Q_i K_i^T}{\sqrt{d_k}}\right) V_i$

最后，将所有头的输出拼接并投影：

$\text{MultiHead}(X) = \text{Concat}(\text{head}_1, ..., \text{head}_h) W_O$

其中 $W_O \in \mathbb{R}^{d \times d}$ 是输出投影矩阵。

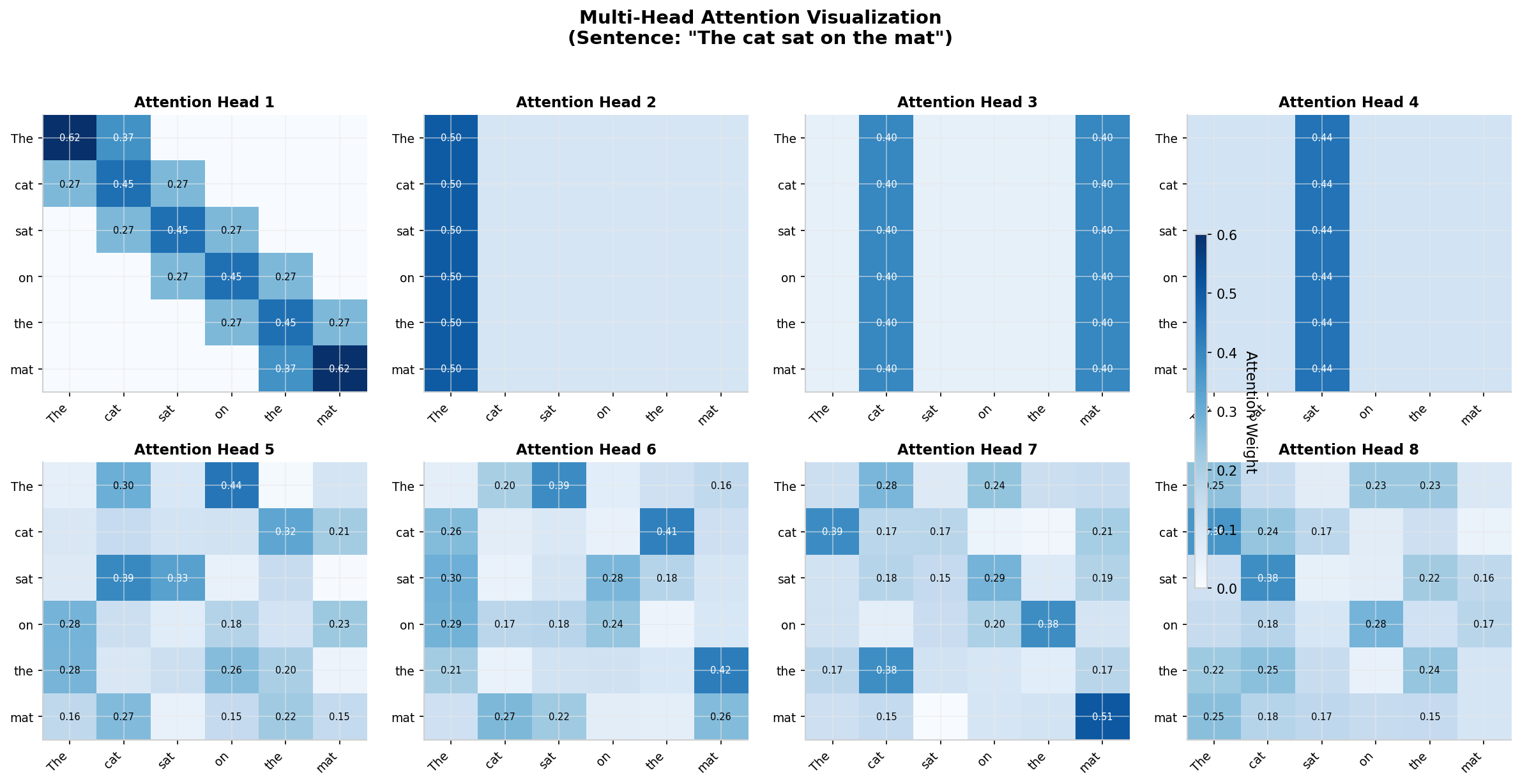

下图展示了 8 个注意力头的权重分布：

多头注意力可视化

图 9-2：多头注意力可视化。不同注意力头学习不同的关注模式：Head 1 主要关注相邻词（局部注意力），Head 2 关注句首词，Head 3 关注名词，Head 4 关注动词，其余头学习更复杂的依赖关系。

多头注意力的优势在于：

表达能力增强：不同头可以专注于不同的 linguistic phenomena（句法、语义、共指等）
并行计算：所有头可以并行计算，充分利用 GPU 加速
稳定性提升：多个头的集成提高了模型的鲁棒性

9.2.4 注意力可视化：注意力权重分析

注意力权重可视化是理解 Transformer 模型行为的重要工具。通过分析注意力矩阵，我们可以洞察模型如何建立词与词之间的关联。

注意力模式类型：

对角线注意力：词语主要关注自身和相邻词，反映局部依赖
垂直注意力：多个 Query 关注同一个 Key，表明该 Key 包含重要信息
稀疏注意力：注意力分布稀疏，表明模型关注少数关键位置
均匀注意力：注意力分布均匀，表明所有位置信息都相关

注意力分析的应用：

模型可解释性：理解模型的决策依据
错误分析：定位模型关注错误的原因
知识蒸馏：提取注意力模式指导小模型训练
多语言分析：比较不同语言的注意力模式差异

9.3 Transformer 架构

9.3.1 编码器结构与组件：多头注意力、FFN、LayerNorm

2017 年，Vaswani 等人提出的 Transformer 架构完全摒弃了循环和卷积结构，完全基于注意力机制构建。Transformer 编码器由 $N$ 个相同的层堆叠而成，每层包含两个子层：

多头自注意力子层：

$\text{AttentionOutput} = \text{MultiHead}(X)$

位置前馈网络（Position-wise Feed-Forward Network, FFN）：

$\text{FFN}(x) = \text{ReLU}(x W_1 + b_1) W_2 + b_2$

FFN 对每个位置独立应用相同的变换，将输入从 $d$ 维映射到 $d_{ff}$ 维再映射回 $d$ 维。通常 $d_{ff} = 4d$ 。

层归一化（Layer Normalization）和残差连接：

每个子层都使用残差连接和层归一化：

$\text{Output} = \text{LayerNorm}(X + \text{Sublayer}(X))$

层归一化对每个样本的所有特征进行归一化：

$\text{LayerNorm}(x) = \gamma \odot \frac{x - \mu}{\sqrt{\sigma^2 + \epsilon}} + \beta$

其中 $\mu$ 和 $\sigma^2$ 是特征的均值和方差， $\gamma$ 和 $\beta$ 是可学习的缩放和平移参数。

残差连接的作用包括：

缓解梯度消失问题，使深层网络可训练
允许信息直接传递，保留低层特征
加速收敛，改善优化效果

9.3.2 解码器结构与组件：掩码注意力、交叉注意力

Transformer 解码器同样由 $N$ 个相同的层堆叠而成，但每层包含三个子层：

掩码多头自注意力（Masked Multi-Head Self-Attention）：

解码器的自注意力需要防止关注未来位置，确保生成第 $t$ 个词时只能使用已生成的 $t-1$ 个词信息。这通过掩码实现：

$\text{MaskedAttention}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}} + M\right) V$

其中掩码矩阵 $M$ 满足：

$M_{ij} = \begin{cases} 0 & \text{if } i \geq j \\ -\infty & \text{if } i < j \end{cases}$

这种掩码方式称为因果掩码（Causal Masking）或下三角掩码，确保模型只能关注当前位置及之前的位置。

交叉注意力（Cross-Attention）：

交叉注意力层允许解码器关注编码器的输出。与自注意力不同，交叉注意力的 Query 来自解码器，而 Key 和 Value 来自编码器：

$\text{CrossAttention}(Q_{dec}, K_{enc}, V_{enc}) = \text{softmax}\left(\frac{Q_{dec} K_{enc}^T}{\sqrt{d_k}}\right) V_{enc}$

交叉注意力是 Seq2Seq 任务的关键，它建立了源序列和目标序列之间的对齐关系。

位置前馈网络：与编码器相同。

9.3.3 位置编码与嵌入：正弦位置编码、可学习位置编码

由于 Transformer 没有循环或卷积结构，它本身无法感知序列中词的位置信息。为了引入位置信息，需要将位置编码添加到词嵌入中。

**正弦位置编码（Sinusoidal Position Encoding）**是 Transformer 原论文采用的方法。对于位置 $pos$ 和维度 $i$ ，位置编码定义为：

$PE_{(pos, 2i)} = \sin\left(\frac{pos}{10000^{2i/d_{model}}}\right)$

$PE_{(pos, 2i+1)} = \cos\left(\frac{pos}{10000^{2i/d_{model}}}\right)$

正弦位置编码的优势：

可以外推到训练时未见过的更长序列
每个位置的编码是唯一的
相对位置可以通过线性变换得到： $PE_{pos+k}$ 可以用 $PE_{pos}$ 线性表示

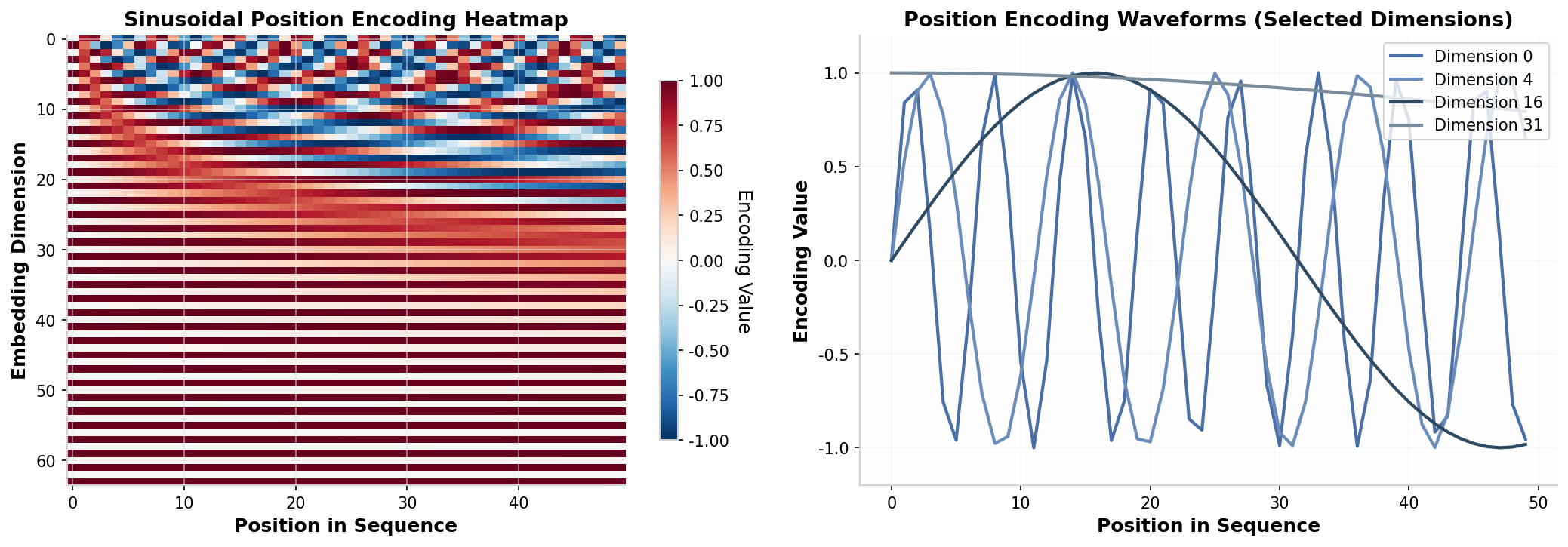

下图展示了正弦位置编码的可视化：

位置编码可视化

图 9-3：正弦位置编码可视化。左图显示位置编码矩阵的热图，不同维度以不同频率的正弦/余弦函数编码位置信息。右图展示几个代表性维度的波形，低维度（如 Dim 0）变化缓慢，高维度（如 Dim 31）变化快速。

**可学习位置编码（Learned Position Embedding）**是另一种常用方法，直接将位置编码作为可学习的参数。BERT 等模型采用这种方法。可学习位置编码的优势是灵活性高，可以适应特定任务，但无法外推到更长序列。

最终输入表示为词嵌入与位置编码之和：

$X = \text{Embedding}(tokens) + \text{PositionEncoding}(positions)$

class PositionalEncoding(nn.Module):
    def __init__(self, d_model, max_len=5000):
        super().__init__()
        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len).unsqueeze(1).float()

        div_term = torch.exp(
            torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model)
        )

        pe[:, 0::2] = torch.sin(position * div_term)  # 偶数维度用 sin
        pe[:, 1::2] = torch.cos(position * div_term)  # 奇数维度用 cos
        self.register_buffer("pe", pe.unsqueeze(0))

    def forward(self, x):
        # x shape: (B, L, D)
        return x + self.pe[:, :x.size(1)]

# ─── 为什么用三角函数？───
# 1. 不同维度有不同的"频率"，低频捕捉长距离，高频捕捉短距离
# 2. PE(pos+k) 可以表示为 PE(pos) 的线性函数，模型能学到相对位置
# 3. 不需要额外学习参数

9.3.4 完整 Transformer 模型：架构整体理解

完整的 Transformer 模型将编码器和解码器组合在一起，形成端到端的 Seq2Seq 架构。

Transformer 工作流程：

输入嵌入：源序列和目标序列分别通过嵌入层和位置编码
编码器处理：源序列通过编码器，生成上下文表示
解码器处理：目标序列通过解码器，交叉注意力层关注编码器输出
输出生成：解码器输出通过线性层和 softmax，预测下一个词的概率分布

下表对比了 RNN、LSTM 和 Transformer 三种架构的关键特性：

特性	RNN	LSTM	Transformer
核心机制	循环连接	门控循环	自注意力
并行性	顺序计算	顺序计算	完全并行
长距离依赖	困难	改善	直接建模
训练速度	慢	慢	快
位置信息	隐式	隐式	显式编码
典型应用	短序列	中等序列	长序列

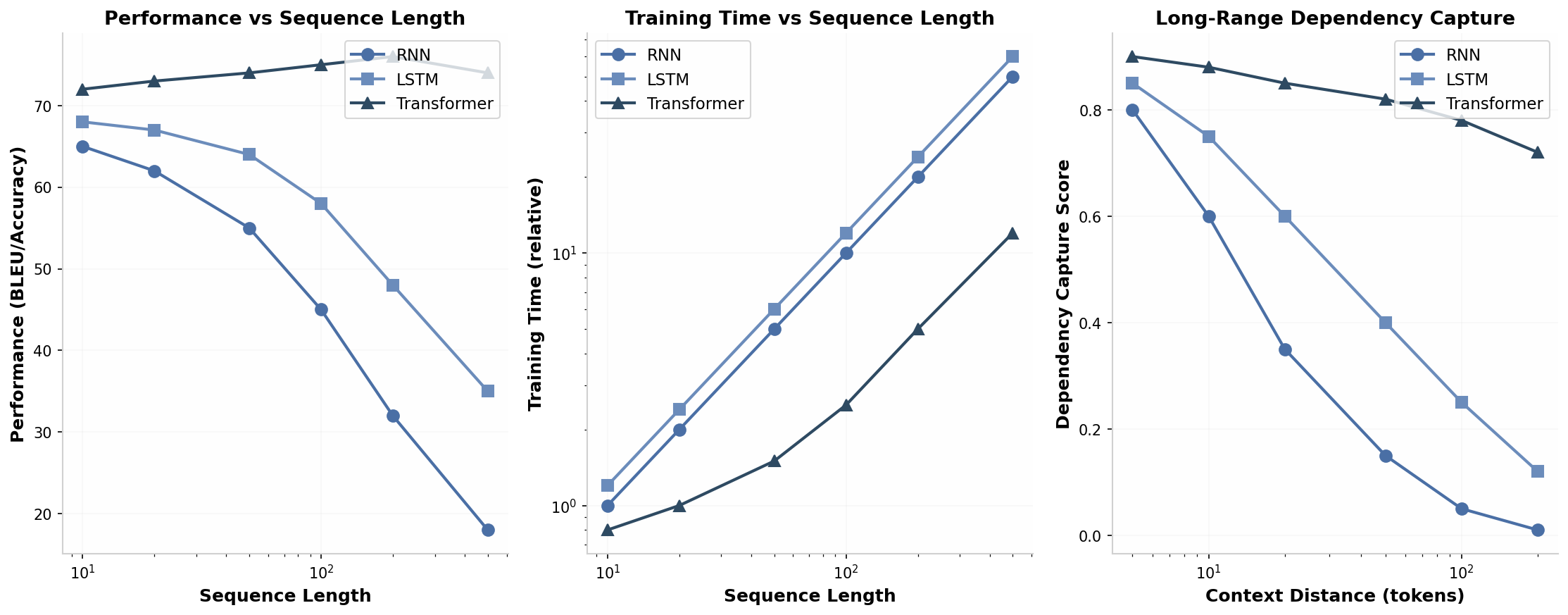

架构对比

图 9-4：RNN、LSTM、Transformer 三种架构的性能对比。左图显示随着序列长度增加，Transformer 保持稳定的性能，而 RNN/LSTM 性能显著下降。中图显示 Transformer 的训练时间随序列长度增长较慢。右图显示 Transformer 在长距离依赖捕获方面具有明显优势。

Transformer 架构的革命性意义在于：

完全并行化：摒弃循环结构，实现完全并行计算
长距离依赖：注意力机制直接建模任意距离的关系
可扩展性：架构简洁，易于扩展到更大规模

class TransformerEncoderLayer(nn.Module):
    def __init__(self, d_model, n_heads, d_ff, dropout=0.1):
        super().__init__()
        self.attention = SelfAttention(d_model, n_heads)
        self.ffn = nn.Sequential(
            nn.Linear(d_model, d_ff),
            nn.GELU(),
            nn.Dropout(dropout),
            nn.Linear(d_ff, d_model),
            nn.Dropout(dropout)
        )
        self.norm1 = nn.LayerNorm(d_model)
        self.norm2 = nn.LayerNorm(d_model)
        self.dropout = nn.Dropout(dropout)

    def forward(self, x, mask=None):
        # 残差连接 + LayerNorm（Pre-Norm 风格）
        x = x + self.dropout(self.attention(self.norm1(x), mask))
        x = x + self.ffn(self.norm2(x))
        return x

时间分配建议

3h Self-Attention：Q/K/V、注意力计算、可视化注意力权重
2h Multi-Head Attention + 位置编码
2h 手写完整 Transformer Encoder 层
1h 阅读 "Attention Is All You Need" 论文核心部分

里程碑（第 9-10 周联合）

完成一个文本分类小项目。可以选择情感分析、新闻分类或意图识别任务，使用预训练的 BERT 模型微调，理解迁移学习的威力。

学完你应该能...

从零实现 Self-Attention 计算过程
解释 Multi-Head Attention 的作用和优势
理解位置编码的数学原理和必要性
描述 Transformer 编码器的完整结构
